DL/T 1461-2023 風力發電機組用齒輪油維護管理導則

范圍
本文件規定了風力發電機組用齒輪油的取樣、新油的驗收、運行監督、運行油的維護、油品管理及安全要求。
本文件適用于風力發電機組主齒輪箱、偏航齒輪箱和變槳齒輪箱用齒輪油的維護與管理。

術語和定義
本文件沒有需要界定的術語和定義。

取樣
測定顆粒污染等級的樣品應按照 DL/T 432 的規定取樣，其他項目試驗的取樣應按照 GB/T 7597 的要求進行。
主齒輪箱用齒輪油取樣時，應從取樣口取樣。如發現油質異常，應增加取樣點取樣，以查明原因。
偏航齒輪箱用齒輪油應在放油口取樣。
變槳齒輪箱用齒輪油在變槳齒輪箱處于水平位置時，應從上端放油口取樣。

新油的驗收
新油的運動黏度、黏度指數、傾點、閃點(開口)、泡沫特性、抗乳化性、水分、液相銹蝕、銅片腐蝕、顆粒污染等級、承載能力(四球法)和抗磨損性能(四球機法)應按照 GB/T 33540.3 進行驗收。同時應向油品供應商索要表觀黏度(-30°C)、氧化安定性、承載能力(FZG)目測法、剪切安定性、抗微點蝕性能測試、FE8軸承磨損試驗(D-7.5/80-80)以及橡膠相容性的檢測結果，并確保其符合 GB/T 33540.3 的要求。若合同雙方另有約定，可按照約定的指標驗收，但質量指標不應低于 GB/T 33540.3 的要求。
新油的硫含量和磷含量應按照 GB/T 17476 進行檢驗，酸值應按照 GB/T 7304 或 GB/T 4945 進行檢驗。

運行監督
新建或檢修后的要求
新建、檢修后應對主齒輪箱、偏航齒輪箱和變槳齒輪箱油系統進行油沖洗，直到?jīng)_洗油的顆粒污染等級符合表1的質量指標。
主齒輪箱油系統解體檢修后，機組啟動前，應按照表1對主齒輪箱用齒輪油進行油質全分析。
主齒輪箱試運行期間，如油溫低于設備制造商規定的最低運行油溫，應投用加熱器，提高主齒輪箱用齒輪油溫度，在油液未達到工作溫度前不應施加載荷，應同步對主齒輪箱用齒輪油進行過濾處理，檢查油位應正常或及時補加。
運行期間的監督及檢驗周期
運行期間主齒輪箱用齒輪油的監督及檢驗周期
每三個月檢查并記錄油溫、油箱油位、過濾器的濾芯壓差及油系統管路的密封狀況。

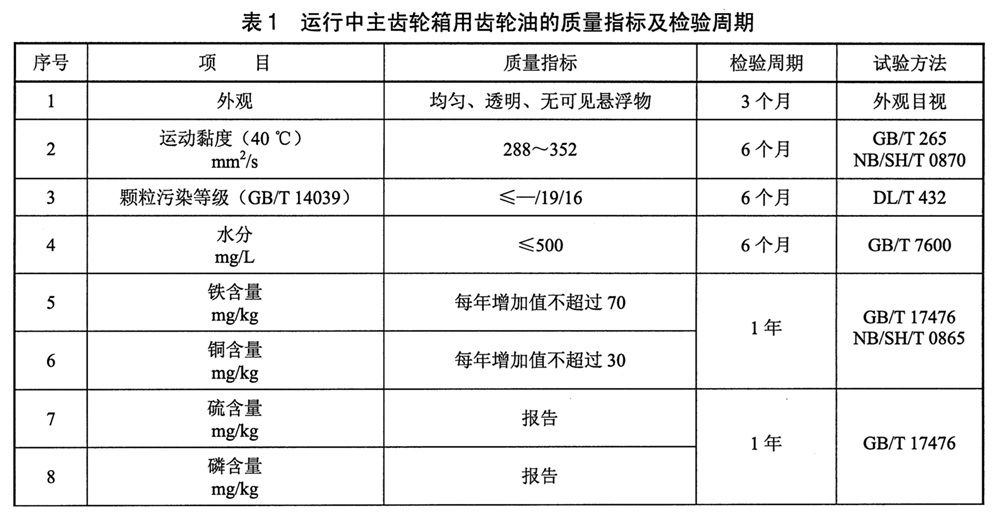

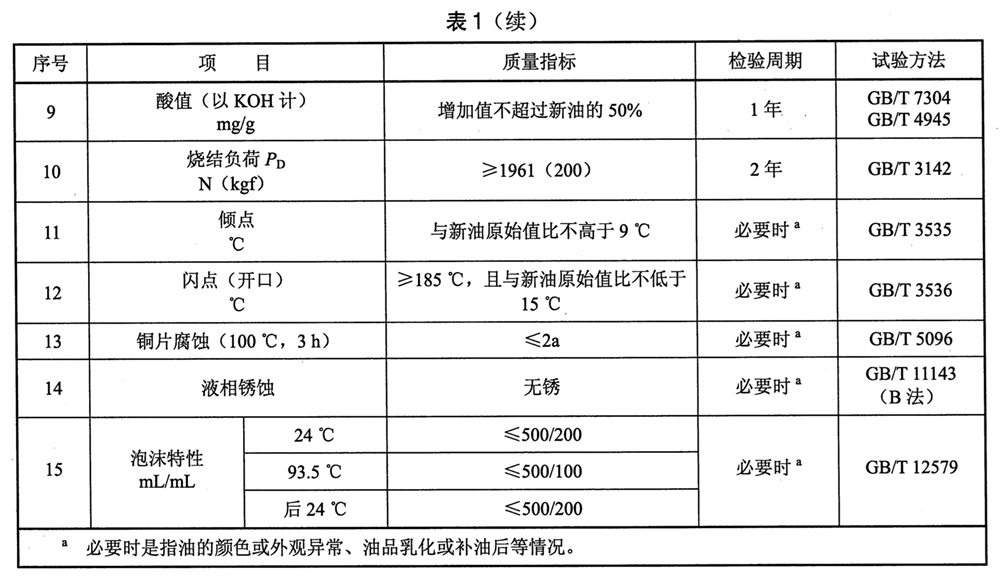

運行中主齒輪箱用齒輪油的質量指標及檢驗周期應符合表1的要求。




在試運行72h內應進行一次檢驗，檢驗項目為運動黏度、顆粒污染等級、酸值、水分和元素分析，運行6個月后應按照表1中每年需檢驗的項目進行檢驗，之后應按表1中的檢驗周期進行檢驗。
主齒輪箱用齒輪油的檢測應采取全檢，即對每臺主齒輪箱運行油均取樣檢測。
機組補油及換油后，應增加檢驗次數。
運行期間偏航和變槳齒輪箱用齒輪油的監督及檢驗周期
每三個月檢查并記錄油溫、油箱油位及油系統管路的密封狀況。

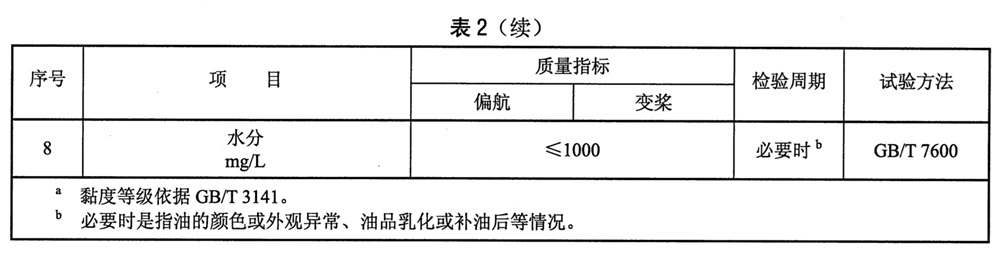

運行中偏航和變槳齒輪箱用齒輪油的質量指標及檢驗周期應符合表2的要求。




檢驗宜采用抽檢形式進行，每次檢驗應對每種型式機組分別進行抽檢。抽檢時應對某一機型機組進行不重復抽檢，抽檢數量不應低于該機型的20%，如有指標檢驗結果異常，應增加檢驗次數。

運行油的維護
日常維護
運行中應監督所有與大氣相通的門、孔、蓋等部位，防止污染物的直接侵入，如發現運行油受到水分、雜質污染時，應對齒輪油進行脫水、凈化處理。
補油
運行中需要補加油時，應補加經檢驗合格的相同品牌、相同規格的油。補油量大于5％時，補油前應按照 DL/T 429.6 進行混油試驗，油樣的配比應與實際使用的比例相同。開口杯老化后，混合油樣的油泥量低于運行中油的油泥量時才可進行補加。
當要補加不同品牌的油時，除按照 DL/T 429.6 進行混油試驗外，還應按照表1對混合油樣進行全分析試驗，混合油樣的質量不應低于混合前運行油的質量。
油系統清洗及換油
在設備檢修或換油時，應在齒輪傳動裝置處于運行溫度并確認加熱器停用后排放齒輪油。齒輪油排放完畢后，應檢查箱體及加熱器表面，并清除箱體內表面及加熱器表面所有殘余物，采用洗滌油清洗，洗滌油的顆粒污染等級應符合表1的質量指標并且能與待加入設備的齒輪油相容。
應避免使用溶劑清洗油系統，除非齒輪箱體內有用洗滌油清洗不掉的氧化沉淀物或者污染的潤滑劑。當有附著沉淀物需要使用溶劑時，應在使用溶劑清洗后，用洗滌油除去殘留在系統內的溶劑殘余物。選用清洗劑時，應確保其不對齒輪箱內橡膠密封件及油漆造成損害。
清洗劑和洗滌油應完全從油系統內排出以免污染新加入的油。
油再生
運行過程中，若出現運動黏度、酸值、泡沫特性等指標不合格，可對齒輪油進行再生處理，必要時添加適宜的添加劑。
當對退役齒輪油進行再生處理時，可根據油品各項指標的劣化程度選擇合適的吸附劑。

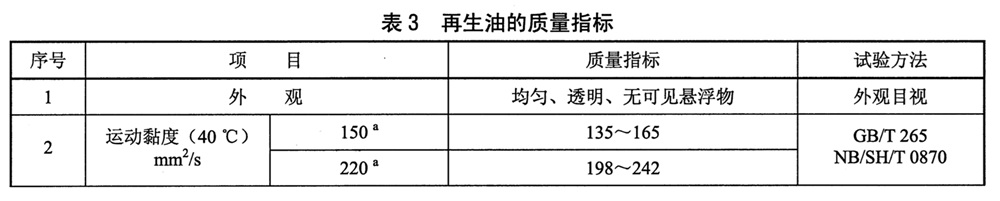

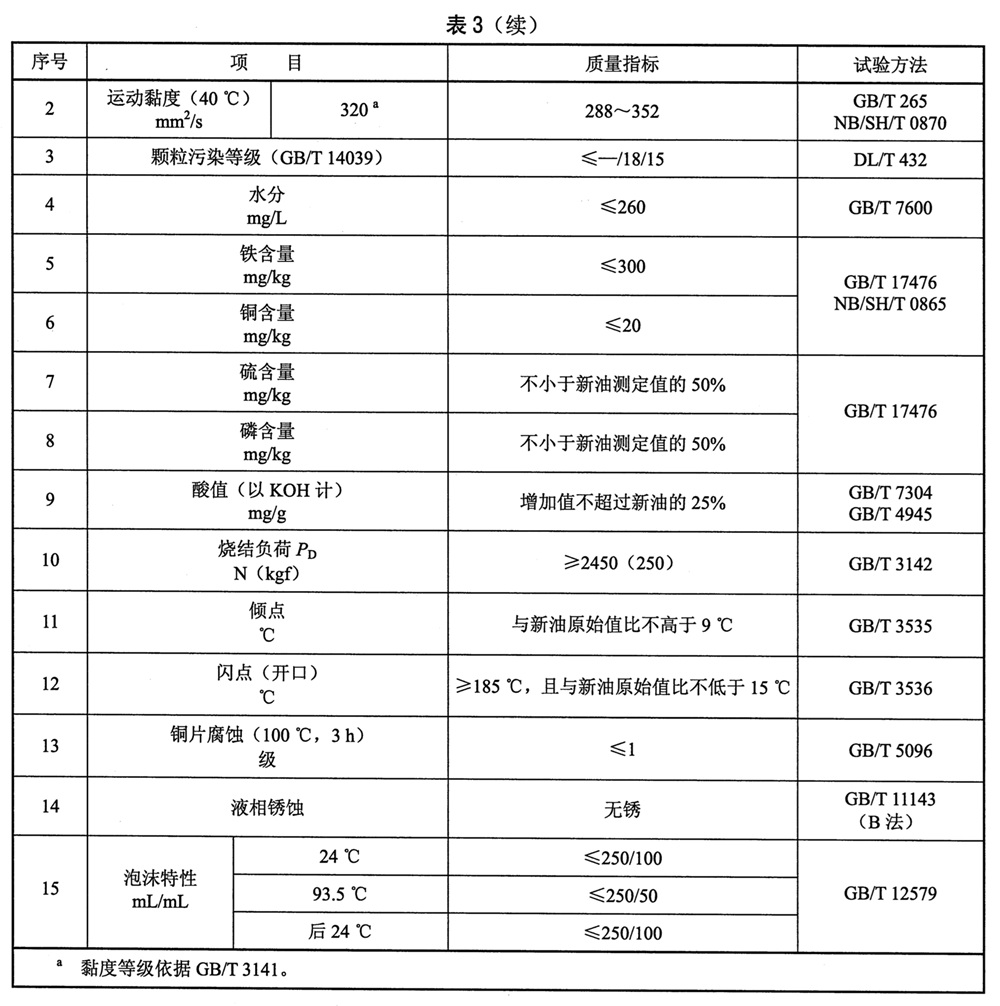

再生油的質量指標滿足表3要求后，方可加入齒輪箱中。




試驗方法
水分mg/L          GB/T 7600
GB/T 7600-2014 運行中變壓器油和汽輪機油水分含量測定法(庫侖法)

酸值(以KOH計)mg/g           GB/T 7304 GB/T4945
GB/T 7304-2014 石油產品酸值的測定 電位滴定法
