JJF 2164-2024 在線振動管液體密度計校準規范

范圍
本規范適用于在線振動管液體密度計(以下簡稱在線密度計)的校準。

計量單位
采用的計量單位有：千克每立方米(kg/m³)、克每立方厘米(g/cm³)、攝氏度(°C)、兆帕(MPa)、微秒(μs)。

概述
工作原理
在線液體密度計是一種用于連續在線測量液體密度的設備。利用振動管諧振周期隨流經其內部液體密度變化而發生改變的原理，通過測量諧振周期信號及其他相關物理量來實時獲得液體密度。在常壓狀態下，在線密度計的密度值可表述為：

式中：
ρ ——在線密度計的密度值，kg/m³；
ki ——在線密度計的系數，i=0, 1, 2；
T ——密度計輸出振動諧振周期，μs；
t ——液體溫度，°C。
組成
在線密度計一般由振動管、激振模塊、拾振模塊、溫度測量模塊和顯示模塊組成。

計量特性
示值誤差

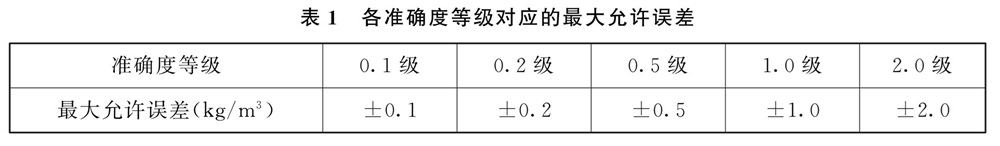

在線密度計準確度等級分為0.1級、0.2級、0.5級、1.0級和2.0級，各等級對應的最大允許誤差見表1。


重復性
在線密度計重復性建議不超過最大允許誤差絕對值的1/3。

校準條件
環境條件
溫度：20°C±5°C。
相對濕度：20%～80%。
實驗室無明顯機械振動和磁場影響。
校準液體若為可燃性液體，校準裝置及輔助設備和場地應滿足安全防爆要求。
校準時應避免與在線密度計工作頻率接近的其他干擾。
測量標準及其他設備
測量標準

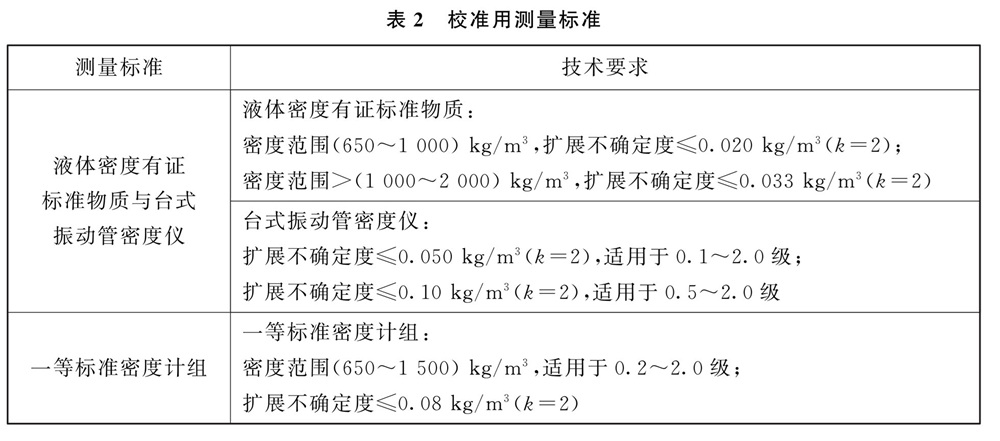

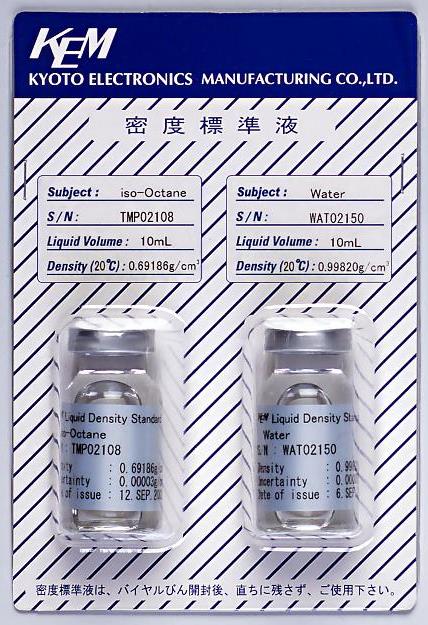

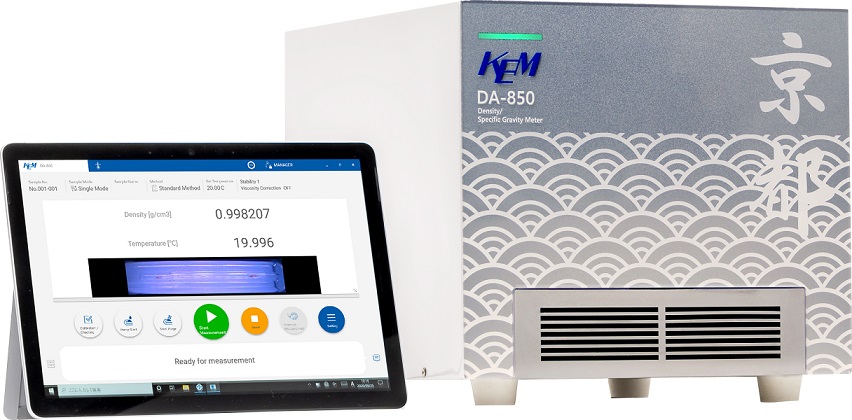

校準時所用的測量標準可以為液體密度有證標準物質與臺式振動管密度儀或一等標準密度計組。測量標準應進行有效溯源，主要技術指標見表2。

【實驗儀器制備，推薦使用】

產品介紹鏈接：

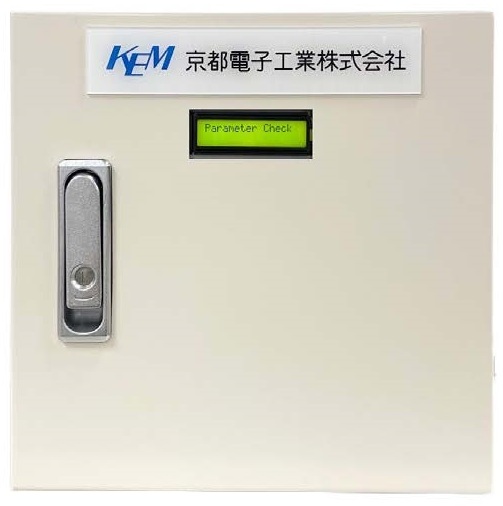

京都電子KEM 在線振動管液體密度計 DAP
